ما می دانیم که به عنوان منبع تغذیه سوئیچینگ، منبع تغذیه اپتوکوپلر مدار آن از ولتاژ ثانویه ترانسفورماتور فرکانس بالا به دست می آید، هنگامی که ولتاژ خروجی به دلایل مختلف کاهش می یابد، جریان بازخورد به همان نسبت افزایش می یابد، چرخه وظیفه نیز افزایش می یابد. به نسبت بزرگتر باشد، نتیجه باعث افزایش ولتاژ خروجی می شود. اگر ولتاژ خروجی افزایش یابد، جریان کوچکتر می شود، چرخه کار نیز کاهش می یابد و ولتاژ خروجی را کاهش می دهد.
هنگامی که بار ثانویه ترانسفورماتور فرکانس بالا اضافه بار شود یا مدار سوئیچینگ معیوب باشد، منبع تغذیه اپتوکوپلر وجود ندارد، در این زمان کوپلر اپتوکوپلر کنترل می کند که مدار سوئیچینگ نمی تواند راه اندازی شود و در نهایت لوله سوئیچ را از سوختن در اثر خرابی محافظت می کند. بنابراین کوپلر اپتوکوپلر در منبع تغذیه سوئیچینگ به طور کلی در ایزوله کردن، ارائه سیگنال های بازخورد و سوئیچینگ سه ایفای نقش می کند.

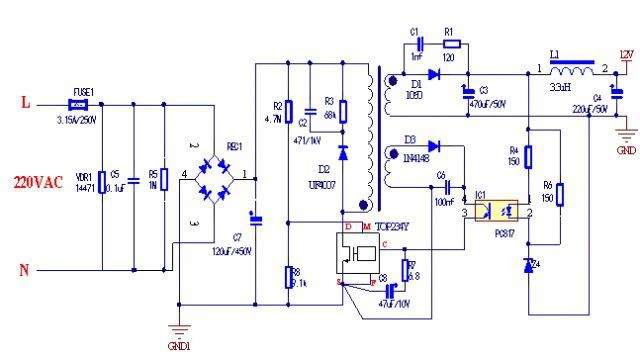

شکل زیر ترکیبی از فتوکوپلر PC817 و مدار منبع تغذیه سوئیچینگ تنظیم کننده ولتاژ است، برخی از منابع تغذیه سوئیچینگ نیز با TL431 خواهند بود تا مداری با دقت بالاتر تشکیل دهند. توجه داشته باشید که این اپتوکوپلر به طور کلی یک اپتوکوپلر خطی است.
Optocoupler دارای یک انتقال یک طرفه و ورودی و خروجی برای دستیابی به ایزوله الکتریکی است، به طوری که سیگنال خروجی هیچ تاثیری بر ورودی ندارد، بنابراین به طور گسترده ای در انواع مدارهای جداسازی، برای الکترونیک قدرت، در بار AC استفاده می شود. کاربرد بیشتر است، از طریق ترکیب یک مدار جداسازی قوی ضد تداخل همراه با تریستور، به شرح زیر است، توجه داشته باشید که برای افزایش مقاومت محدود کننده جریان، علاوه بر بار خروجی برای افزایش مدار جذب RC یا موازی یک وریستور، که به محافظت از بار کمک می کند.
برای رسیدن به بیش از صفر در واقع، راه های زیادی وجود دارد، دو روش دیود به صورت سری وجود دارد، بلکه از طریق کوپلر نوری نیز به شرح زیر تبدیل می شود.

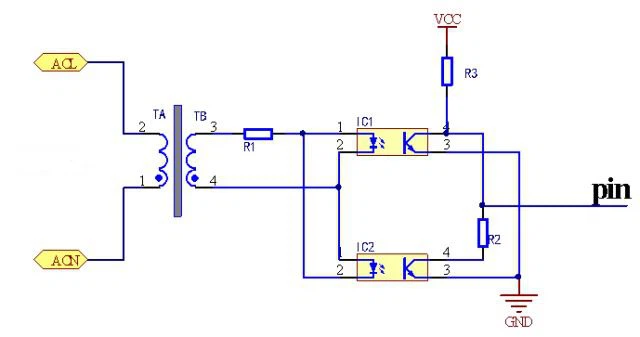

استفاده از دو کوپلر اپتوکوپلر، ورودی AC، دو کوپلر اپتوکوپلر به صورت موازی معکوس، در نیمه مثبت و منفی ابزار دو کوپلر به نوبه خود روشن هستند، زمانی که برق در نقطه بیش از صفر نباشد، تنها یک اپتوکوپلر روشن است، خروجی سطح پایین، هنگامی که ابزار به نقطه بیش از صفر تبدیل می شود، دو اپتوکوپلر روشن نیست، در این زمان به دلیل نقش R3، خروجی پین در سطح بالا، به طوری که دوره در خروجی برای دریافت سیگنال پالس 10ms. از آنجایی که این مدار توسط نقش کوپلر اپتوکوپلر ایزوله می شود، بنابراین این مدار تشخیص بیش از صفر نسبت به نوع مدار با دیودهای سری ایمن تر است.
علاوه بر این سه، کاربردهای دیگری از اپتوکوپلرها مانند مدارهای تریگر، مدارهای منطقی، مدارهای تقویت پالس و ... وجود دارد.
