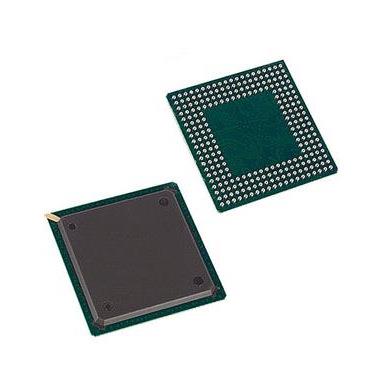

کامپوننت کامپوننت دقت بالا --- BGA (توپ گرید آرایه)
Array Ball Grid یا BGA یک بسته ی سطح نصب شده (بدون رهبری) با استفاده از یک مجموعه ای از کره های فلزی (توپ های لحیم کاری) برای اتصال به برق است. توپ های لحیم BGA به پایه لایه ای در انتهای بسته متصل می شوند. قالب از BGA به باند سیم یا تکنولوژی تراشه متصل است. بستر BGA دارای ردیابی رسانایی داخلی است که مسیر اتصال و اتصال به سوبسترا را به اتصال اوراق بهادار بستر به توپ هدایت می کند.
BGA باید با انتخاب دقیق SMT و قرار دادن دستگاه قرار داده شود و با استفاده از یک صفحه مدار چاپی پختن کوره همانطور که توپ های لحیم کننده در کوره ریختن ذوب می شوند ، کشش سطحی توپ لحیم مذاب، بسته آن را در محل مناسب خود بر روی صفحه مدار قرار می دهد تا زمانی که لحیم سرد و خنک شود. روند لحیم کاری مناسب و کنترل شده و درجه حرارت برای اتصالات خوب لحیم کاری ضروری است و برای جلوگیری از اتصال جفت های لحیم به یکدیگر.
مزایای استفاده از Array Ball Grid (BGA) بسته بندی
Array Ball Grid ( BGA ) مزایای متعددی نسبت به سایر قطعات الکترونیکی ارائه می دهد. مهمترین مزیت بسته بندی BGA برای مدارهای مجتمع چگالی اتصال آن بالا است. BGA همچنین فضای کمتری را روی مدار چاپی دارد.
مونتاژ توپ Array بر روی تخته مدار کارآمد تر و قابل کنترل تر از همتایان سربی آن است، زیرا لحیم مورد نیاز برای لحیم کردن بسته بر روی تخته مدار از توپ های لحیم کاری خود می آید. این توپ های لحیم کاری خود را در هنگام نصب هم خودشان هماهنگ می کنند
مقاومت حرارتی کمتر بین BGA Package و تخته مدار یکی دیگر از مزایای استفاده از بسته بندی Array Ball Grid است . این اجازه می دهد که گرما به طور آزادانه جریان یابد و منجر به تخلیه گرما بهتر شود و مانع از گرم شدن دستگاه شود.
BGA همچنین هدایت الکتریکی بهتر را به دلیل مسیر کوتاهتر بین میله و تخته مدار ارائه می دهد.
معایب BGA
همانند سایر بسته های الکترونیکی، BGA نیز دارای معایبی است. بعضی از معایب BGA عبارتند از:
بسته های BGA به دلیل تنش خشونت آمیز از تخته مدار به علت مشکلات احتمالی قابلیت اطمینان بیشتر مستعد فشار است.
بازبینی توپ های لحیم کاری و اتصالات لحیم کاری برای نقص ها هنگامی که BGA بر روی صفحه مدار تزریق می شود بسیار دشوار است.
توپ پلاستیکی Grid Array (PBGA)
Array پلاستیکی Grid Array (PBGA) یک نوع BGA است که دارای بدنه پلاستیکی یا کروی است. اندازه بسته های PBGA بین 7 تا 50 میلی متر است و دارای رزهای توپ 1.00، 1.27 و 1.50 میلیمتر می باشد. تعداد پین PBGA از 16 تا 2401 پین متغیر است. بسترهای PBGA لایه بندی می شوند و از مواد آلی تقویت شده شیشه ای با خواص حرارتی عالی ساخته شده اند. فویل های مس تیز شده ردیابی رسانایی درون بستر را تشکیل می دهند.
مجمع توپ پلاستیکی Grid Array (PBGA) به طور معمول توسط "نوار در هر نوار بستر" انجام می شود که در آن هر نوار چندین سایت بسته را نگه می دارد.
در زیر NeoDen4 SMT خط تولید برای قرار دادن 0.5mm سرب BGA و اجزای جهانی:
