مقدمه
آزمایش عملکردی بردهای مدار یک مرحله ضروری در فرآیند تولید PCBA است. با این حال، برای قطعات PCBA که بر عملکرد فرکانس دقیق متکی هستند-مانند مدارهای RF، نوسانگرها و مدارهای ساعت{2}}یک مسئله رایج و چالش برانگیز، رانش فرکانس است. رانش فرکانس به انحراف فرکانس خروجی مدار از مقدار طراحی آن در حین کار اشاره دارد. این مشکل می تواند منجر به عملکرد ناپایدار دستگاه، کاهش کیفیت ارتباطات یا حتی خرابی کامل شود. پرداختن به آن نیازمند یک رویکرد جامع با در نظر گرفتن محیط آزمایش، تجهیزات و فرآیندهای تولید است.
I. تجزیه و تحلیل علل رانش فرکانس
رانش فرکانس نه از یک عامل، بلکه اغلب از اثرات ترکیبی چندین عنصر محیطی و فیزیکی ناشی می شود.
- تغییرات دما:این دلیل اصلی تغییر فرکانس است. پارامترهای اجزاء، به ویژه نوسانگرهای کریستالی، خازنها و سلفها، با دما تغییر میکنند و در نتیجه بر فرکانس تشدید مدار تأثیر میگذارند.
- نوسانات منبع تغذیه:سطوح ناپایدار ولتاژ و جریان می تواند نقطه بایاس مدارهای نوسان را تغییر دهد و باعث تغییرات فرکانس خروجی شود.
- تداخل الکترومغناطیسی (EMI):نویز الکترومغناطیسی از سایر وسایل الکترونیکی، خطوط برق یا مدارهای داخلی ممکن است به مدارهای فرکانس حساس متصل شود یا تابش کند و باعث ناپایداری شود.
- پیری اجزا:حتی در شرایط پایدار، خواص فیزیکی اجزاء به تدریج در طول زمان تغییر می کند. این اثر بلندمدت- باعث رانش فرکانس کند می شود.
- فرآیند لحیم کاری:در طول تولید PCBA، دما یا مدت زمان لحیم کاری نامناسب ممکن است باعث آسیب دائمی به اجزای حساس مانند نوسانگرهای کریستالی شود و ثبات فرکانس آنها را به خطر بیندازد.
II. استراتژی ها و راه حل ها برای پرداختن به رانش فرکانس
برای شناسایی و حل موثر مسائل مربوط به رانش فرکانس در طول آزمایش PCBA، رویکردهای زیر باید اجرا شوند.
1. محیط آزمون را به شدت کنترل کنید
- دما{0}}محیط کنترل شده:تجهیزات تست و PCBA را در یک محفظه تست دما و رطوبت ثابت قرار دهید. این امر تأثیر نوسانات دما را حذف می کند و ارزیابی دقیق تری از ثبات فرکانس ذاتی PCBA را امکان پذیر می کند.
- محافظ و زمین:از محفظه های محافظ RF برای جداسازی تداخل الکترومغناطیسی خارجی استفاده کنید. به طور همزمان، از اتصال زمین مناسب تجهیزات تست و PCBA برای به حداقل رساندن نویز و اثرات سیگنال جعلی اطمینان حاصل کنید.
2. تجهیزات و روش های تست دقیق
- فرکانسسنجهای-دقت بالا:برای اندازهگیریها، از شمارندههای فرکانس با وضوح بالا و بسیار پایدار استفاده کنید. این ابزارها تغییرات فرکانس دقیقه را ثبت می کنند و ارزیابی دقیق تری از پایداری فرکانس PCBA را ممکن می سازند.
- تست بلند مدت-:رانش فرکانس یک فرآیند پویا است. آزمایش باید شامل نظارت مستمر در دوره های طولانی به جای اندازه گیری های آنی، ثبت فرکانس-در-منحنی های زمانی باشد. این به شناسایی مشکلات احتمالی دریفت کند کمک می کند.
- تست چرخه حرارتی:شبیه سازی{0}}تغییرات دمای واقعی جهان توسط PCBA. PCBA را در یک محفظه دما برای چندین سیکل قرار دهید و فرکانس را در نقاط دمایی مختلف اندازه گیری کنید. این به طور موثری رانش فرکانس ناشی از تنش حرارتی را آشکار می کند.
3. بهینه سازی فرآیندهای طراحی و ساخت PCB
- انتخاب مولفه:اولویت بندی اجزای با ضرایب دمای پایین و پایداری بالا، به ویژه نوسانگرهای کریستالی. برای مثال، نوسانگرهای کریستالی جبرانشده با دما (TCXO) یا نوسانگرهای کریستالی کنترلشده با اجاق (OCXO) بهطور مؤثری در برابر تغییرات دما مقاومت میکنند.
- طراحی منبع تغذیه:از آیسیهای منبع تغذیه با صدای کم-و-پایداری بالا استفاده کنید و از خازنها و سلفهای فیلتر اضافی برای اطمینان از انتقال توان تمیز و پایدار به مدارهای فرکانس استفاده کنید.
- چیدمان و مسیریابی:در طول طراحی PCBA، مدارهای حساس به فرکانس{0}}را از مدارهای دیجیتال و پرقدرت{1} جدا کنید. برای به حداقل رساندن تداخل الکترومغناطیسی، از حلقه های زمین و ردپای محافظ استفاده کنید.
- کنترل فرآیند لحیم کاری:به شدت مدیریت کنیدفر مجددمشخصات دمای لحیم کاری در طول تولید PCBA، به ویژه دمای اوج و زمان ماندگاری، برای جلوگیری از آسیب حرارتی به اجزایی مانند نوسانگرهای کریستالی.
نتیجه گیری
رانش فرکانس یک چالش پیچیده و در عین حال قابل کنترل در تولید و آزمایش PCBA است. با ایجاد محیطهای آزمایشی دقیق، بهکارگیری تجهیزات و روشهای آزمایش دقیق و بهینهسازی اساسی فرآیندهای طراحی و تولید، میتوان به طور موثر به این موضوع پرداخت. این رویکرد نه تنها عملکرد فوقالعاده را در زمان حمل و نقل تضمین میکند، بلکه ثبات و قابلیت اطمینان طولانی مدت را نیز تضمین میکند و در نتیجه رقابت محصولات نهایی را افزایش میدهد.
حقایق سریعدرباره NeoDen
1) تاسیس در سال 2010، 200 + کارمند، 27000+ متر مربع. کارخانه

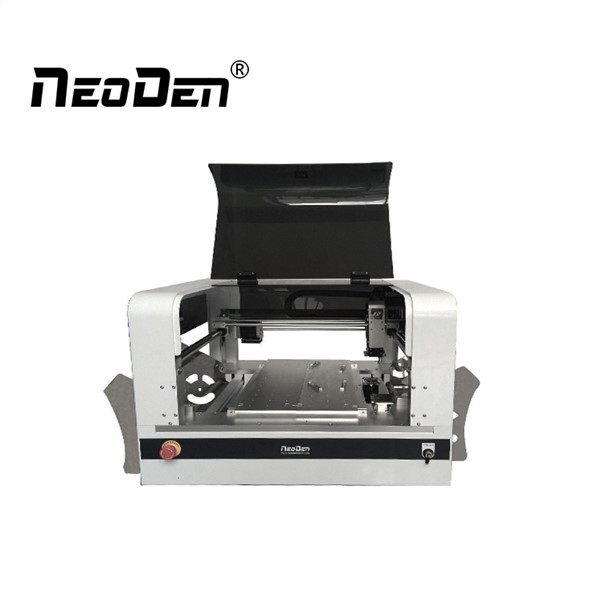

2) محصولات NeoDen: سری های مختلف دستگاه های PnP، NeoDen YY1، NeoDen4، NeoDen5، NeoDen K1830، NeoDen9، NeoDen N10P. Reflow Oven Series IN و همچنینخط SMT را کامل کنیدشامل تمام تجهیزات SMT لازم است.
