مقدمه
در زمینه تولید PCBA، مرحله آزمایش مستقیماً قابلیت اطمینان محصول و استانداردهای کیفیت کارخانه را تعیین میکند. در حالی که آزمایش مبتنی بر تماس سنتی همچنان به طور گسترده مورد استفاده قرار میگیرد، تماس فیزیکی بین پروبهای آزمایش و چندین نقطه روی برد مدار اغلب منجر به مشکلاتی مانند سایش، شل شدن اتصالات یا قضاوت نادرست میشود. همانطور که تقاضا برای دقت و پایداری محصول افزایش مییابد،-تکنولوژی تست PCBA بدون تماس به تدریج به یک نقطه کانونی در صنعت تبدیل شده است.
1. محدودیت ها و چالش های تست تماس
در طول تولید PCBA، لامپ های تست تماسی به پروب هایی که نقاط تست برد مدار را لمس می کنند برای اندازه گیری سیگنال ها، ولتاژ، جریان و سایر پارامترها متکی هستند. در حالی که این روش بالغ است، دارای اشکالات قابل توجهی است.
اول، تماس مکرر پروب منجر به سایش می شود و باعث بی ثباتی تست می شود. ثانیاً، فاصله بسیار کم نقاط آزمایش بر روی تختههای با چگالی بالا، خطرات اتصال کوتاه-را افزایش میدهد. علاوه بر این، نیروی پروب بیش از حد ممکن است به لنت ها یا قطعات آسیب برساند و قابلیت اطمینان بعدی را به خطر بیندازد.
به خصوص در الکترونیک پیشرفته، گرایش به سمت نقاط تست کمتر، روشهای سنتی را برای پوشش جامع ناکافی میکند.
2. اصول فنی آزمایش بدون تماس-
تست PCBA غیر تماسی در درجه اول بر اصول تشخیص فیزیکی مانند اپتیک، الکترومغناطیس و آکوستیک برای به دست آوردن سیگنالهای مدار و وضعیت اتصال لحیم کاری از طریق روشهای سنجش یا تصویربرداری متکی است.
در این میان، بازرسی نوری (AOI) از دوربینهایی با وضوح بالا-برای شناسایی عیوب اتصال لحیم و ناهماهنگی اجزا استفاده میکند. فناوری تصویربرداری حرارتی مادون قرمز مناطق گرمای غیرعادی را برای شناسایی اتصالات لحیم سرد یا مدارهای کوتاه شناسایی می کند. تست القای الکترومغناطیسی تداوم مدار و تغییرات امپدانس را بدون تماس فیزیکی ارزیابی می کند.
مزیت اصلی این فناوریها در «-استخراج سیگنال غیر تهاجمی»- امکان تشخیص دقیق بدون دست زدن به محصول است.
3. افزایش کیفیت از طریق کاهش خطرات تماس
مزیت اصلی آزمایش غیرتماسی در تولید PCBA به میزان قابل توجهی کاهش خطرات خرابی ناشی از نقاط تماس است.
در آزمایشهای سنتی، مسائلی مانند تماس ضعیف، آسیب پروب، یا لایهبرداری از پد رایج هستند که اغلب منجر به قضاوت نادرست یا افزایش نرخ کار مجدد میشوند. بازرسی غیر تماسی از آسیب ناشی از فشار مکانیکی جلوگیری می کند و تداخل ثانویه با سطوح محصول را به حداقل می رساند.
علاوه بر این، برای محصولات حساس مانند بردهای مدار انعطافپذیر و بستههای-پیچ بسیار ظریف، روشهای غیرتماسی به طور قابلتوجهی قابلیت اطمینان و پایداری تست را افزایش میدهند و اطمینان میدهند که هر PCBA قبل از مونتاژ نهایی مورد ارزیابی دقیق قرار میگیرد.
4. روند یکپارچه سازی با سیستم های تشخیص هوشمند
با پیشرفت تولید هوشمند، آزمایش بدون تماس PCBA به طور فزایندهای با سیستمهای تشخیص بینایی و تجزیه و تحلیل دادههای هوش مصنوعی ادغام میشود.
از طریق آموزش مدل الگوریتمی، سیستم میتواند به طور خودکار انواع نقص را شناسایی کند، احتمالات خرابی را ارزیابی کند، و بازخورد دادههای زمانی واقعی را به خطوط تولید ارائه کند و به "بازرسی-به عنوان-بهینهسازی دست یابد." این روند هوشمند نه تنها دقت تست را افزایش میدهد، بلکه تولیدکنندگان PCBA را با قابلیتهای کنترل کیفیت برتر در طول تولید انبوه توانمند میسازد.
5. توسعه آینده و اهمیت صنعت
تست غیر تماسی به طور کامل جایگزین تست تماس سنتی نمی شود، بلکه به عنوان یک مکمل موثر عمل می کند. در پردازش PCBA واقعی، هر دو روش اغلب به صورت ترکیبی مورد استفاده قرار میگیرند: آزمایش تماس در طول مراحل آزمایش عملکردی و آزمایش غیر تماسی برای ظاهر و بازرسی ساختاری، در نتیجه یک سیستم تضمین کیفیت جامعتر را تشکیل میدهند.
نتیجه گیری
همانطور که محصولات نازکتر و یکپارچهتر میشوند،-فناوری تست بدون تماس مزایایی را در سناریوهای کاربردی بیشتر نشان میدهد. برای تولیدکنندگان PCBA، این نه تنها یک جهت برای پیشرفت تکنولوژیکی است، بلکه یک جزء مهم در ایجاد رقابت با کیفیت برند است.
در عصری که نیازمند قابلیت اطمینان بالا و نرخ خرابی پایین است، آزمایش PCBA غیرتماسی مسیر آینده فناوری آزمایش را نشان میدهد. کیفیت هر برد مدار را از طریق روشهای ملایمتر و دقیقتر حفظ میکند و به تولیدکنندگان PCBA کمک میکند اعتماد بازار را به دست آورند و شهرت برند را افزایش دهند.

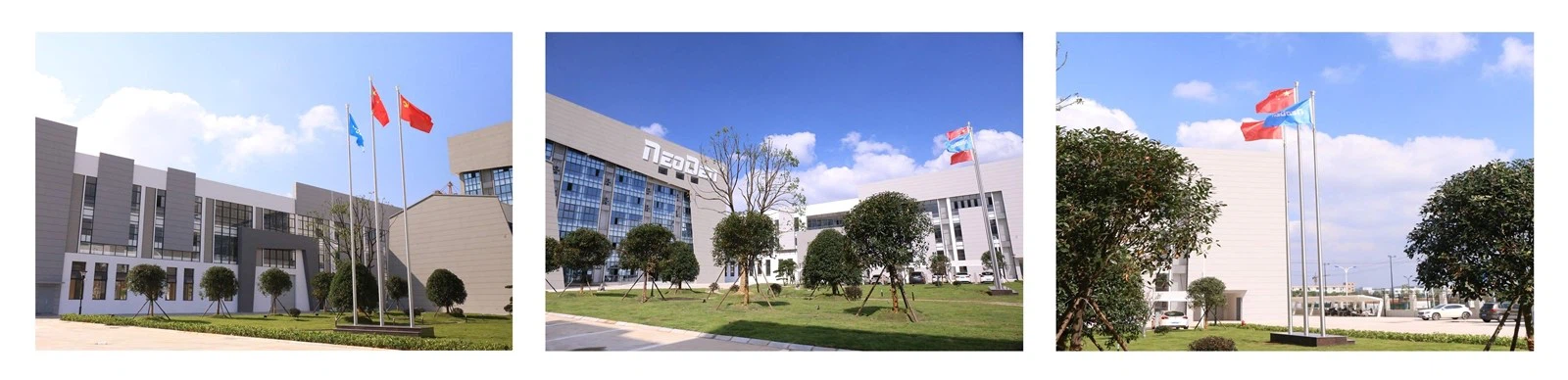

مشخصات شرکت
