شروع با برنامه ریزی
قبل از شروع به کشیدن سیم و مواد ، باید بدانید که کدام مدار را می خواهید بسازید. بنابراین باید مدار را برای مدار خود پیدا کنید یا طراحی کنید. و به یک نرم افزار طراحی PCB نیاز دارید . سپس شما آماده برای شروع روند هستید.
با ترسیم نمودار شماتیک خود به نرم افزاری که انتخاب کرده اید ، شروع کنید.
فرآیند طراحی PCB
تهیه طرح صفحه

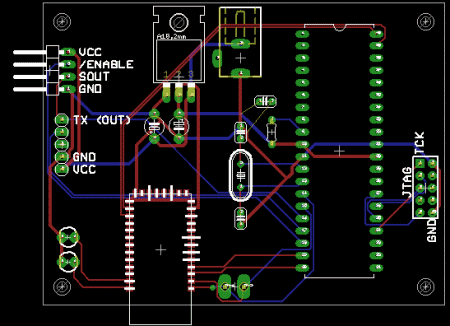

اکنون وقت آن رسیده است که تابلو را بکشیم. شما باید نمودار شماتیک خود را به نقاشی از صفحه مدار چاپی منتقل کنید.
رسم PCB کار هنری است. وقت خود را بگذرانید و مطمئن شوید که به نظر خوب می رسد. دستورالعمل های طراحی تابلوهای مدار را دنبال کنید .
بیشتر نرم افزارهای PCB دارای ابزارهایی هستند که به شما کمک می کند تخته خود را از شماتیک بکشید. من نمی توانم همه آنها را پوشش دهم ، اما من یک آموزش طراحی PCB برای Eagle برای کمک به یادگیری شما نوشتم .
چیزهایی که باید در مورد آنها فکر کنید
برد مدار را در یک جعبه قرار می دهید؟ به یاد داشته باشید که اجزای بلند ممکن است لازم باشد صاف و مناسب قرار گیرند. با استفاده از تركیبات اجزای خود كه روی تخته شما قرار داده شده است ، آن را روی یك برگه چاپ كنید. از این نسخه کاغذی در صفحه خود استفاده کنید تا آزمایش کنید که جعبه متناسب باشد و اتصالات شما مناسب باشد.
PCB خود را تولید کنید
هنگامی که نقشه بورد خود را به پایان رساندید ، زمان آن رسیده که طراحی PCB خود را برای ساخت آماده کنید .
این در اصل بدان معنی است که شما باید خطای صفحه خود را بررسی کنید و طرح مورد نظر خود را به پرونده های Gerber تبدیل کنید . سپس ، تولید کننده PCB ارزان را انتخاب کنید و تخته خود را تهیه کنید.
