فن آوری ها و فرآیندهای اصلی درگیر در چاپگر خمیر لحیم کاری کاملاً اتوماتیک چیست؟

با توسعه سریع فناوری ،چاپگرهای خمیر لحیمبه طور فزاینده ای ضروری درخطوط تولید SMTبشر چاپ خمیر لحیم کاری یک فرآیند اساسی است که نه تنها بر کیفیت محصول تأثیر می گذارد بلکه به طور مستقیم بر کارآیی تولید تأثیر می گذارد. مقاله زیر فن آوری ها و فرایندهای کلیدی را به اشتراک می گذاردچاپگرهای خمیر لحیم کاملاً اتوماتیک.

فناوری چاپ خمیر لحیم کاری در درجه اول به صفحه های از پیش ساخته متکی است. در حین کار ، صفحه نمایش با برد مدار چاپی نزدیک می شود و از طریق تکنیک های خاص ، خمیر لحیم کاری به طور مساوی در صفحه نمایش می چرخد و دهانه های مش را پر می کند. هنگامی که صفحه از PCB خارج می شود ، خمیر لحیم کاری دقیقاً بر روی لنت ها با توجه به شکل ده دهانه مش ریخته می شود و از این طریق با موفقیت یک چرخه چاپ خمیر لحیم کاری را انجام می دهد.

در فرآیند چاپ خمیر لحیم کاری ، استنسیل نقش مهمی ایفا می کند. از طریق تماس نزدیک خود با برد مدار چاپی و طراحی دیافراگم خاص ، تضمین می کند که خمیر لحیم به طور مساوی و دقیقاً روی لنت ها قرار می گیرد و یک پایه محکم برای فرآیندهای لحیم کاری بعدی قرار می دهد.

چاپگرهای خمیر لحیم کاری کاملاً اتوماتیک از سیستم های موقعیت مکانی مکانیکی و کالیبراسیون نوری استفاده می کنند تا به طور خودکار استنسیل را با لنت های PCB تراز کنند. ساختار دقیق و فناوری پیشرفته آنها باعث شهرت آنها در صنعت شده است.

این سیستم در درجه اول شامل انتقال آهنگ ها ، موتورها ، چرخ های درایو ، کمربند ، سنسورهای صفحه توقف و دستگاه های تنظیم عرض ردیابی است. عملکرد اصلی آن کنترل دقیق تغذیه PCB ، خروج و متوقف کردن موقعیت ها در طی فرآیند چاپ است و می توان آن را به صورت انعطاف پذیر تنظیم کرد تا بتواند نیازهای چاپ PCB در اندازه های مختلف را در خود جای دهد.

این سیستم در درجه اول از یک دستگاه حرکت صفحه و یک دستگاه تثبیت صفحه تشکیل شده است. عملکرد اصلی آن این است که به طور ایمن صفحه نمایش ، دستیابی به تراز دقیق حرکت و اطمینان از تثبیت قابل اعتماد برای تضمین صحت در طی فرآیند چاپ باشد.

این سیستم شامل یک سکوی خلاء ، پین های مغناطیسی و یک دستگاه بستن صفحه PCB انعطاف پذیر است. از طریق عمل ترکیبی از مکش خلاء و پین های مغناطیسی ، صفحه PCB در طی مراحل چاپ مسطح است و از پیچش جلوگیری می کند. علاوه بر این ، دستگاه بستر انعطاف پذیر صفحه PCB امکان بستن ایمن PCB ها را در اندازه ها و ضخامت های مختلف فراهم می کند.

این سیستم یک دوربین ، سیستم کنترل منبع نور ، سیستم نمایش و نرم افزار کنترل بینایی را ادغام می کند. این ویژگی دارای قابلیت دید دوگانه (نمای بالا و پایین) برای اطمینان از شناسایی و تراز کارآمد و دقیق استنسیل و PCB است.

این سیستم در درجه اول از یک سر بست فشرده و کنترل درایو فشرده تشکیل شده است. عملکرد اصلی آن برای کنترل دقیق نیرو و سرعت فشاری است و از این طریق فشار مناسب به استنسیل اعمال می شود تا از چسبندگی محکم بین استنسیل و PCB اطمینان حاصل شود.

این دستگاه چندین کارکرد از جمله تمیز کردن جاروبرقی ، تمیز کردن اسپری مایع ، تمیز کردن تغذیه رول کاغذ و تمیز کردن کنترل بالابر عملیات را ادغام می کند. این روش می تواند به طور موثری روشهای خشک ، مرطوب و خلاء را انجام دهد تا اطمینان حاصل شود که باقیمانده های خمیر لحیم در داخل مش استنسیل کاملاً برداشته می شوند و یک پایه با کیفیت پایدار برای فرآیندهای چاپ بعدی فراهم می کند.

در طول چاپ PCB ، برای اطمینان از خروجی با کیفیت بالا ، باید یک سری از پارامترهای کلیدی برآورده شود.

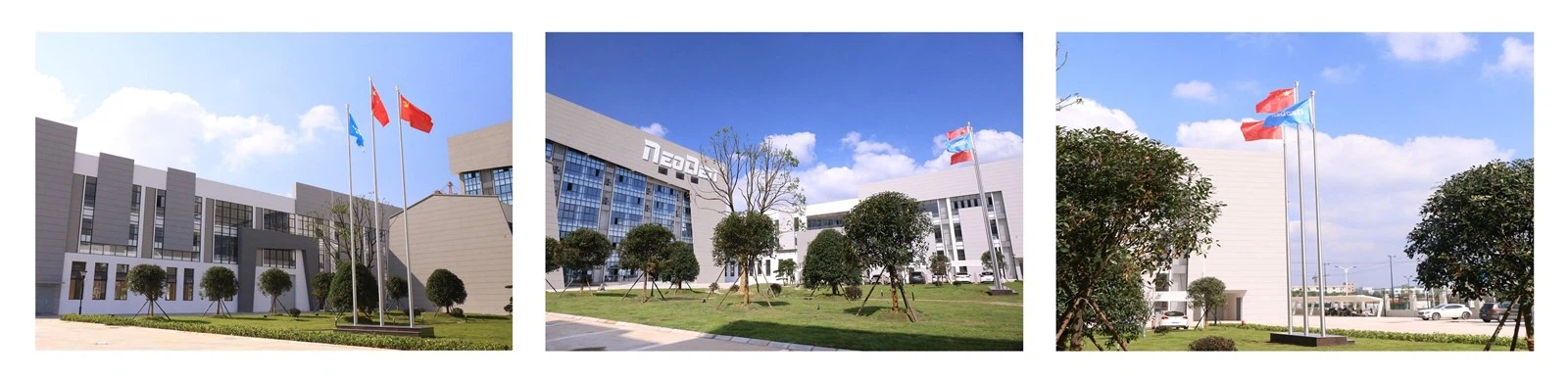

factory
