انتخاب و نصب خودکار ماشین آلات برای مونتاژ LED
شرح
NeoDen4 یک ماشین انتخاب و نصب خودکار برای مونتاژ LED است که دارای انعطاف پذیری اجزا ، انعطاف پذیری PCB و انعطاف پذیری تولید است.
دارای 4 سر ، سیستم بینایی ، ریل خودکار ، 48 تغذیه کننده برقی و نوار نقاله پشتیبانی شده است.
ظرفیت NeoDen' برای قطعات از 0201 ، 0402 تا BGA ، QFN است.
NeoDen4 با ریل های خودکار خود برای نوارهای LED 0.8m/1.2m/1.5m قابل استفاده است.
برخی از نظرات و انتقادات و پیشنهادات مشتریان در مورد این دستگاه انتخاب و نصب خودکار برای مونتاژ LED بلندتر از آنچه ما می گوییم صحبت می کنند.
مشخصات
مدل | NeoDen4 |
سبک ماشین | دروازه ای مجرد با 4 سر |
هم ترازی | چشم انداز صحنه |
نرخ قرار دادن | چشم انداز در مورد:5000 CPH |
چشم انداز خاموش:10،000CPH (بهینه) | |
ظرفیت تغذیه کننده | نوار تغذیه کننده: 48 (همه 8 میلی متر) |
تغذیه کننده ارتعاش: 5 | |
فیدر سینی: 5 | |
محدوده اجزاء | کوچکترین اندازه: 0201 |
بزرگترین اندازه:32x32mm (سرب 0.5mm) | |
حداکثر ارتفاع | 5 میلی متر |
چرخش | ±180° |
دقت قرار دادن | ± 0.02 میلی متر |
تکرارپذیری XY | ± 0.02 میلی متر |
ابعاد برد (میلی متر) | بیشترین:310 در 1500 میلی متر |
| 140 x1500 میلی متر (با 1 سینی وافل) | |
کنترل اصلی | رابط کاربری گرافیکی |
تامین برق | 110V/220V |
قدرت | 180W |
ابعاد خارجی (میلی متر) | اندازه دستگاه:870(L)x680(W)x480(H) |
اندازه بسته بندی:940(L)x740(W)x600(H) | |
وزن | وزن خالص: 60 کیلوگرم |
وزن ناخالص:80 کیلوگرم |
امکانات
1. سیستم بینایی دوگانه (دوربین های دید بالا و پایین) ، شناسایی و کالیبراسیون اجزای مختلف در یک زمان ، دقت قرارگیری از 0201 تا BGA را بهبود می بخشد.

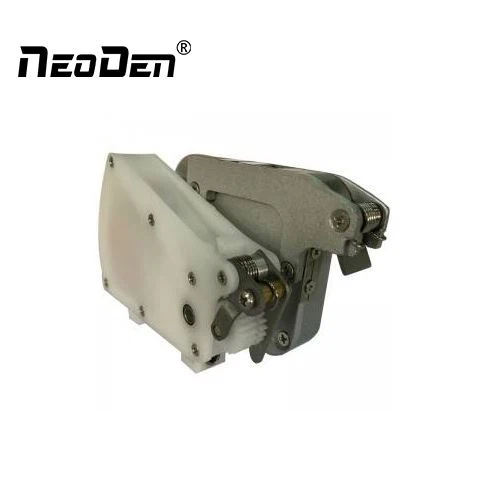

2. تغذیه کننده های برقی اتوماتیک ، انحراف تغذیه را کاهش دهید ؛
3. نوار نقاله عمومی پشتیبانی می شود ، بنابراین می توان خط تولید SMT را تنظیم کرد ، که بیشتر صرفه جویی در وقت و صرفه جویی در کار است.
4. چهار سر می تواند اجزاء را همزمان جمع آوری و کالیبره کند.
5. دستگاهها از ارتقاء سیستم از راه دور پشتیبانی می کنند ، NeoDen خدمات ارتقاء سیستم مادام العمر را به صورت رایگان به شما ارائه می دهد.
6. صفحه نمایش 19 اینچ به کار راحت تر و راحت تر کمک می کند.
اثر قرار دادن
روش استاندارد مجمع هیئت مدیره
مرحله 1 چاپگر لحیم کاری
یک تکه کوچک خمیر لحیم کاری روی هر پد قرار دهید ، جایی که یک جزء در آن قرار می گیرد.
برای سرعت بخشیدن به این فرایند ، یک استنسیل روی تخته گذاشته می شود و خمیر را با یک قاشق فلزی روی استنسیل آغشته می کنید.
گام 2. Pick and Place Machine
هنگامی که تخته چسبیده است ، باید اجزاء را روی آن قرار دهیم (این کار را می توان با دست یا دستگاه انجام داد.)
دستگاه انتخاب و مکان (PNP) از خلاء برای برداشتن یک جزء از یک نوار نوار ، چرخاندن آن به جهت مناسب استفاده می کند ، سپس آن را روی یک برد مدار که با خمیر لحیم کاری پوشانده شده است ، قرار می دهد.
ساختن مجموعه چند ساعت طول می کشد دستگاه tosetupa ، اما هنگامی که همه چیز در حال اجرا است ، بسیار سریع است.
مرحله 3. Reflow Oven
پس از انتخاب و محل ، خمیر باید دوباره جریان داده شود تا یک اتصال لحیم جامد ایجاد شود.
تخته ها روی یک تسمه نقاله قرار می گیرند که به آرامی در یک اجاق بزرگ حرکت می کند و تخته ها را در معرض حرارت کافی برای ذوب لحیم کاری (حدود 250 درجه سانتی گراد!) قرار می دهد.
هنگامی که تخته در اجاق گاز حرکت می کند ، با مناطق مختلف دمایی روبرو می شود و به آن اجازه می دهد تا با سرعت کنترل شده گرم و سرد شود.
NeoDen4 خودکار نازل های دستگاه را انتخاب و قرار دهید
NeoDen4 لوازم جانبی دستگاه را انتخاب و قرار دهید
