فر صنعتی مجدد نوع صنعتی بزرگ
شرح

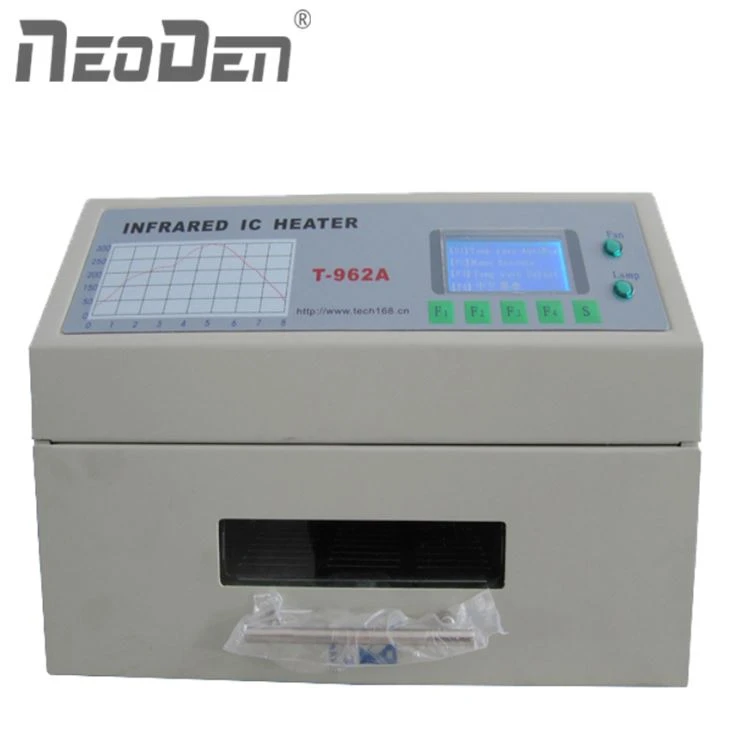

INFRARED IC HEATER T962A یک ریفلور کنترل میکرو پردازنده است. می توان از آن برای لحیم کاری موثر اجزای مختلف SMD و BGA استفاده کرد. کل فرآیند لحیم کاری را می توان به طور خودکار تکمیل کرد و استفاده از آن بسیار آسان است. این دستگاه از انتشار مادون قرمز و گردش جریان هوای گرم استفاده می کند ، بنابراین دما بسیار دقیق و به طور مساوی توزیع می شود.

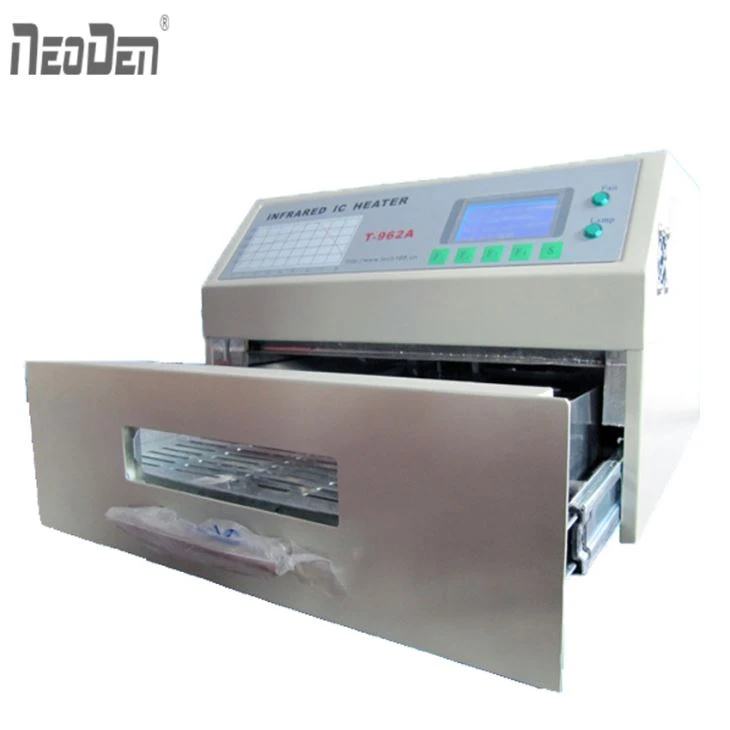

یک کشوی پنجره دار برای نگه داشتن قطعه کار طراحی شده است و تکنیک های لحیم کاری ایمن و دستکاری SMD/BAG و دیگر قطعات الکترونیکی کوچک نصب شده روی مجموعه PCB را امکان پذیر می کند. T962A ممکن است برای اصلاح مجدد لحیم کاری برای اصلاح اتصالات لحیم کاری بد ، حذف/جایگزینی اجزای بد و تکمیل مدلهای مهندسی کوچک یا نمونه های اولیه استفاده شود.
امکانات
(1) یک منطقه لحیم کاری مادون قرمز بزرگ
سطح پانل کشو: 300*320 میلی متر ؛ این امر دامنه استفاده از این دستگاه را به شدت افزایش می دهد و آن را به یک سرمایه گذاری اقتصادی تبدیل می کند.
(2) انتخاب چرخه های مختلف لحیم کاری
پارامترهای هشت چرخه لحیم کاری از پیش تعیین شده است و کل فرآیند لحیم کاری می تواند به طور خودکار از Preheat ، Soak و Reflow طی شود تا سرد شود.
(3) گرم کردن و یکسان سازی دما با تمام طرح ها
از حرارت مادون قرمز و گردش هوا تا 1500 وات با صرفه جویی در مصرف انرژی برای لحیم کاری مجدد استفاده می کند.
(4) طراحی ارگونومیک ، عملی و به راحتی کار می کند
کیفیت ساخت خوب اما در عین حال وزن سبک و ردپای کوچک به T962A این امکان را می دهد که به راحتی روی صندلی خود حمل یا ذخیره شود.
(5) تعداد زیادی از توابع موجود
T962A می تواند بیشتر تخته های PCB با چشم رئیس یا دو صورت را لحیم کند ، برای مثال CHIP ، SOP ، PLCC ، QFP ، BGA و غیره.
مولفه های
ولتاژ منبع تغذیه: AC220V/ 50Hz ، AC110V/ 60Hz
قدرت خروجی: 1500W
حداکثر سطح لحیم کاری: 300 × 320 میلی متر
محدوده دما: 0 ℃ -280
مدت زمان چرخه: 1 ～ 8 دقیقه
GW: 15 کیلوگرم
اندازه بسته بندی: 51x45x33cm
انتخاب چرخه موج:
پس از ارائه هشت موج مختلف ، لطفاً یکی را با توجه به درخواست خود انتخاب کنید. F1/F2 را برای انتخاب موج مختلف فشار دهید ، F3 را برای مشاهده پارامترهای موج مختلف فشار دهید ، 4 را برای تأیید موجی که انتخاب کرده اید فشار دهید.
موج یک ، همان را با 85Sn/15Pb 70 Sn/30Pb استفاده کنید
موج دو ، با 63Sn/37Pb 60 Sn/40Pb از همان استفاده کنید
موج سه ، از همان withSn/Ag3.5 استفاده کنید. Sn/Cu 75 Sn/Ag4.0/Cu.5
موج چهار ، از همان با Sn/Ag2.5/Cu.8/Sb.5 استفاده کنید. Sn/Bi3.0/Ag3.0
موج پنجم ، از همان استاندارد استفاده کنید
موج شش&آمپر ؛ هفت آمپر&؛ هشت ، همان را با برد مدار مدار PCB برای رفع و غیره استفاده کنید.
موج هفت&آمپر؛ هشتم ، از چرخه موج که خودتان تنظیم کرده اید استفاده کنید.
دستورالعمل های عملیاتی
(1) محصول موردنظر را در کشو قرار دهید ، کشو را ببندید و F1 را فشار دهید تا روشن شود. عملکرد خودکار انتخابی از موج گرما را نشان می دهد ، زمان عملکرد فعلی ، درجه حرارت و دمای اندازه گیری روی صفحه LCD و ترتیب تشکیل خودکار موج را نشان می دهد.
(2) کل فرایند تحت نظارت و کنترل شما است ، می توانید محصول را از طریق پنجره کشو مشاهده کرده و داده ها را روی صفحه LCD مشاهده کنید. اگر موج به نتیجه دلخواه شما نرسید ، لطفاً داده ها را خودتان در هر زمان تغییر دهید.
(3) چرخه موج از پیش تنظیم شده با توجه به دمایی است که خمیر لحیم کاری مختلف به آن نیاز دارد. می توانید چرخه موج دیگر را با توجه به نیاز خود از پیش تنظیم کنید.
(4) در این فرایند ، می توانید "S" را فشار دهید تا متوقف شود. پس از اتمام ، فن اگزوز به طور خودکار کار می کند تا خنک شود.
همچنین می توانید فن اگزوز را روشن کنید.
(5) اگر بعد از اتمام لحیم کاری عیب یا ایرادی وجود داشت ، می توانید دوباره آن را بطور خودکار بفروشید ، یا می توانید آن را به صورت دستی بفروشید.
پیشنهادات عملیاتی
(1) برای برآوردن نیاز به لحیم کاری دو طرف PCB ، مجرای فن مخصوص طراحی شده در دستگاه وجود دارد. هنگامی که دو طرف PCB تفاوت زیادی در دما دارند ، می تواند وصله را در یک طرف بفروشد و در عین حال ، می تواند یک طرف دیگر PCB را نیز حفظ کند. لطفاً برای لحیم کاری یک تخته کوچک ، هنگام لحیم کاری یک تخته کوچک و توپ لحیم کاری ، یک تخته PCB در اندازه 10cm x10cm قرار دهید. این اثر لحیم کاری را به خوبی ایجاد می کند.
(2) هنگام استفاده از دستگاه ، لطفاً اگر محیط دارای دمای پایین یا رطوبت زیاد است آن را از قبل گرم کنید. روش:
پس از انتخاب چرخه موج ، دستگاه را در ابتدا برای اولین بار بدون کار در کشو اجرا کنید.
(3) توجه: این دستگاه را نمی توان برای لحیم کاری اجزا (مانند تراشه هایی با محفظه فلزی از مواد بازتابنده قوی) و "پلاستیک پلاستیکی در برد" که تا دمای 250 درجه سانتیگراد گرم نمی شود ، استفاده کرد.
(4) برای اندازه گیری دمای دستگاه کافی است از یک دماسنج استاندارد استفاده کنید. کاوشگر را روی صفحه برد مدار چاپی ثابت کنید (مطمئن شوید که روبه رو راست است) ، سپس برد مدار چاپی را داخل کشو بگذارید ، کشو را ببندید. به این ترتیب دمای واقعی را بدست خواهید آورد.
تعمیر و نگهداری روزانه
(1). همیشه کشو را تمیز نگه می دارد
(2). به طور دوره ای پنجره مشاهده کشو را تمیز کنید.
احتیاط
(1) پس از استفاده ، فوراً برق را خاموش نکنید. قبل از خاموش شدن از خنک شدن کافی دستگاه اطمینان حاصل کنید. .
(2) مطمئن شوید که دستگاه را در یک منطقه بسیار خوب تهویه قرار دهید.
(3) دستگاه را در صورت عدم استفاده طولانی مدت از برق شهری جدا کنید.
(4) بدنه دستگاه را باز یا از بین نبرید.
