دستگاه مونتاژ SMT با سرعت بالا

دستگاه مونتاژ PCB

این خط خودکار SMT برای نمونه سازی اولیه و کوچک-متوسط با قیمت مقرون به صرفه مناسب است.

ویدیو را در یوتیوب بررسی کنید

مرحله 1. چاپگر YS350 نیمه{1}}استنسیل خودکار

مدل	YS350
ابعاد	850×720×1650 میلی متر
اندازه پلت فرم	320×400 میلی متر
اندازه PCB	250×350 میلی متر
اندازه قالب	550×680 میلی متر
سرعت چاپ	0~8000mm/min
ضخامت PCB	{{0}}.2~2.0mm
محدوده تنظیم PCB	جلو / جانبی به علاوه 10 میلی متر
ارتفاع سکو	180 میلی متر
تکرارپذیری	±0.02 میلی متر
حالت موقعیت یابی	بیرون / سوراخ مرجع
منبع تغذیه	220 ولت 50 هرتز / 60 هرتز
وزن	300 کیلوگرم

مرحله 2. ماشین NeoDen4 را انتخاب و قرار دهید

NeoDen4 یک ماشین انتخاب و مکان برای انعطاف پذیری قطعات، انعطاف پذیری PCB و انعطاف پذیری تولید است. این دستگاه مجهز به دوربین‌های CCD دوگانه، ریل‌های خودکار، فیدرهای الکترونیکی خودکار و 4 سر قرار دارد که می‌توانند از 0201، BGA، QFN پشتیبانی کنند.

داده های تکنیکی

مدل	NeoDen4
سبک ماشینی	دروازه تکی با 4 سر
هم ترازی	چشم انداز مرحله
نرخ قرار دادن	چشم انداز در:5،000CPH
چشم انداز خاموش است	10،000CPH (بهینه)
ظرفیت فیدر	فیدر نوار: 48 (همه 8 میلی متر)
	فیدر ویبره: 5
	سینی فیدر: 45
محدوده کامپوننت	کوچکترین سایز: 0201
بزرگترین سایز	32x32mm (پیچ 0.5mm)
حداکثر ارتفاع	5 میلی متر
چرخش	± 180 درجه
دقت قرار دادن	±0.02 میلی متر
X{0}}Y تکرارپذیری	±0.02 میلی متر
ابعاد تخته	بیشترین:310 × 1500 میلی متر
	کمترین:350 x 400mm (گزینه)
	140x1500mm (گزینه)
کنترل اصلی	رابط کاربری گرافیکی
تامین برق	110V/220V
قدرت	180W
ابعاد خارجی (میلی متر)	اندازه دستگاه:870(L)x680(W)x480(H)
اندازه بسته بندی	940(L)x740(W)x600(H)
وزن	وزن خالص:60 کیلوگرم
وزن	وزن ناخالص:80 کیلوگرم

لیست لوازم جانبی استاندارد

1) ماشین NeoDen4 را انتخاب و قرار دهید: 1

2) تعداد نازل: 6

3) فلش درایو 8G: 1

4) سیم برق (5M): 1

5) دوره آموزشی ویدیویی: 1

6) نوار چسب دو طرفه: 2

7) مجموعه آچار آلن: 5

8) جعبه ابزار: 1

9) پایه نگهدارنده قرقره: 1

10) فیدر ارتعاش: 1

11) قطعات ریل: 4

12) راهنمای کاربر: 1

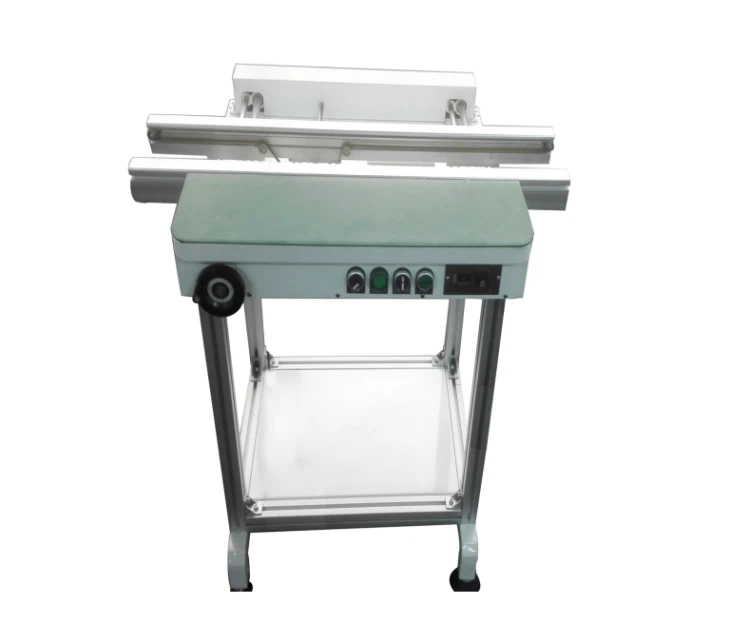

مرحله 3. نوار نقاله SMT J08

مدل	J08
طول نوار نقاله	0.8m
منبع تغذیه	220V
اندازه بسته بندی	870x720x240 میلی متر
وزن ناخالص	49 کیلوگرم

مرحله 4. فر T-5L

مدل	T-5L
حداکثر ارتفاع جزء	55 میلی متر
ارتفاع استاندارد جزء	20 میلی متر
عرض نوار نقاله	300 میلی متر
مناطق گرمایشی	5
اوج قدرت	7000W
اندازه بسته بندی	1900x700x1280mm
وزن ناخالص	220 کیلوگرم

ضمانتنامه

مدت ضمانت برای NeoDen4 2 سال و برای سایر ماشین‌ها 1 سال از زمان خرید و پشتیبانی مادام العمر و همچنین عرضه طولانی مدت قیمت کارخانه است.

NeoDen پشتیبانی آنلاین پرسش و پاسخ و عیب یابی و خدمات مشاوره فنی را ارائه می دهد.

پرداخت و تحویل

1) روش پرداخت: PayPal، West Union، کارت اعتباری و غیره

2) روش تحویل پیش فرض از طریق TNT (درب به درب) است، مگر اینکه نیاز خاص مشتری باشد.

3) زمان تحویل: 3-7 روز کاری.

درباره ما

کارخانه

factory

1. NeoDen یک طراح و سازنده حرفه ای دستگاه انتخاب و مکان دسکتاپ با 30 پتنت و گواهینامه CE است.

2. مجموع 10 آژانس در ژاپن، هند، هلند، کره جنوبی، ایران، ترکیه، برزیل و شیلی، که به ارائه خدمات مستقیم و ارتباط بهتر در مناطق محلی کمک می کند.

3. تیم خدمات پس از فروش متشکل از 14 مهندس حرفه ای است که به پاسخگویی به سؤالات و سؤالات مشتریان در عرض 8 ساعت کمک می کند، راه حل های حرفه ای را در 24 ساعت در روز کاری و تعطیلات ارائه می دهد.

4. NeoDen از بسته بندی استاندارد صادراتی استفاده می کند، که جعبه چوبی بازیافتی است، نه تنها در حمل و نقل ایمن تر، بلکه در حفاظت از محیط زیست نیز بهتر است.

Workshop

گواهینامه

Certification

نمایشگاه

exhibition

چرا NeoDen را انتخاب کنید؟

کیفیت

از زمان راه‌اندازی نسل اول TM220A تا نسل چهارم NeoDen4، ماشین‌های ما مورد تشویق بسیاری از مشتریان در سراسر جهان قرار گرفته‌اند، در اینجا برخی از بازخوردها و ویدیوهای قرار دادن برای مرجع مهربان شما وجود دارد.

1.0603، SOT23، MSOP20:https://www.youtube.com/watch?v=Vdg1c-LzkRk

2. NeoDen4 ساخت SOM100:https://youtu.be/6-JrNvjJYMw

علاوه بر این، NeoDen از سال 2015 دارای گواهینامه TUV NORD CE است، اسناد را برای مرجع مهربان شما پیوست کرده است.

مقرون به صرفه-

دستگاه های NeoDen PnP به دلیل دقت بالا، عملکرد پایدار، کیفیت قابل اعتماد با قیمت مقرون به صرفه به طور گسترده ای پشتیبانی می شوند.

از نمونه سازی تا تولید.
محصولات NeoDen مخصوصاً برای خانه‌سازان، صاحبان{0} استارت آپ، محققان آزمایشگاه یا مهندسان الکترونیک کسانی که می‌خواهند نمونه‌سازی اولیه یا تولید دسته‌ای کوچک-متوسط انجام دهند، طراحی شده‌اند.
محدوده کامپوننت: 0201، 0402، SOT، SOP، TQFP، BGA، QFN و غیره.

آسان برای کار کردن

با رایانه داخلی{0}}شما فقط به یک مانیتور و صفحه کلید برای نمایش و کنترل دستگاه نیاز دارید.
الف. فایل مختصات را از نرم افزار طراحی PCB (AD، Eagle، KiCad، Upverter و غیره) تولید کنید.
ب. اگر چیدمان PCB ندارید، می توانید به راحتی با کمک سیستم بینایی یک فایل کاری را نیز برنامه ریزی کنید.

پشتیبانی حرفه ای و کارآمد

NeoDen دارای یک تیم پس از فروش{0}} حرفه ای و باتجربه است، به محض بروز هر مشکلی، مهندس ما بهترین راه حل را از طریق ایمیل/اسکایپ/تماس در مدت زمان کوتاهی در روز کاری یا تعطیلات ارائه خواهد کرد.
