کدهای رنگی مقاومت و نمودار مقاومت های باند 3 ، 4 ، 5 و 6

اول از همه ، من&# 39 ؛ دوست دارم جدیدترین های ما را معرفی کنمدستگاه NeoDen K1830 را انتخاب و قرار دهید:

خریدییک بسته 500 مقاومت، فقط برای فریب یافتن برای کشف اینکه چقدر در مورد حلقه های رنگارنگ روی مقاومت های جدید خود بی ادب هستید؟ تعجب می کنید ، چرا آنها نمی توانستند فقط مقدار مقاومت را روی مقاومت چاپ کنند و زندگی را برای همه راحت تر کنند؟ اگر خواندن کدهای رنگی مقاومت برای شما بیگانه است ، ادامه مطلب را بخوانید!

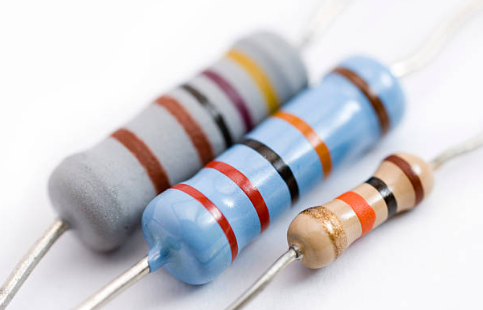

آیا می توانید بگویید مقاومت 4.7 kΩ کدام است؟

از آنجا که مقاومت ها کوچک هستند ، چاپ اعداد یا مقدار مقاومت بر روی سطح کوچک مقاومت بسیار دشوار است. بنابراین ، به جای چاپ مستقیم اعداد بر روی مقاومت ، از کدهای رنگی مقاومت استفاده می شود. مقاومت ها می توانند 3 باند ، 4 باند ، 5 باند یا 6 باند داشته باشند. از نوارهای رنگی برای نشان دادن مقاومت ، تحمل و ضریب دما استفاده می شود.

ما یک راهنمای ساده برای توضیح محاسبه کد رنگ مقاومت ارائه کرده ایم. با درک ریاضیات پشت هر باند رنگی ، خواندن کدهای رنگی مقاومت می تواند آسان شود.

شروع: نمودار کد رنگ مقاومت

قبل از رفتن به بیت ریاضی ، باید در مورد یک ابزار مهم شناخته شده به عنوان Resistor Color Code Chart. شبیه به اینکه جدول تناوبی برای یک شیمی دان ضروری است ، نمودار مقاومت رنگی بهترین دوست شما در مورد رمزگشایی کد مقاومت است. متوجه خواهید شد که مرتباً به این نمودار مراجعه می کنید ، زیرا مقادیر مورد نیاز برای محاسبه مقدار مقاومت در این نمودار جمع آوری شده است. جزئیات بیشتر در مورد نحوه استفاده از آن هنگامی که نمونه هایی را در بخش بعدی بررسی می کنیم!

آیا راهی آسان برای به خاطر سپردن این رنگ ها وجود دارد؟

کاملا. اگر به یاد آوردن چه رنگهایی در کدهای رنگی مقاومت وجود دارد ، برای شما دشوار است ، این روشهای تفکر را امتحان کنید.

نام اختصاری: BBROYGBVGW

عبارت: آبجو بد ، روده های جوان ما را پوسید اما ودکا به خوبی پیش می رود

BB Roy از انگلیس همسر بسیار خوبی دارد

پسران بد دختران جوان ما را مسابقه می دهند اما بنفش به طور کلی برنده می شود

شروع: شناسایی اولین باند رنگی

این سوالی است که معمولاً ابتدا ایجاد می شود ، زیرا در وهله اول نمی توانیم محاسبه مقاومت از کد رنگ مقاومت را شروع کنیم. خوشبختانه ، کد رنگ مقاومت دارای برخی سرنخ های بصری است که جواب را می دهد!

• بارزترین ترفند برای این امر وجود فضای افزایش یافته قبل از باند تحمل است. باند ها به طور منظم از یکدیگر فاصله ندارند و می توان آنها را به دو گروه تقسیم کرد. گروه بزرگتر را در سمت چپ قرار داده و مقاومت را از چپ به راست بخوانید.

• باند اول معمولاً همیشه نزدیک به انتهای آن است. اما ممکن است همیشه اینطور نباشد.

• اگر روی مقاومت خود نوار رنگی طلایی یا نقره ای پیدا کردید ، قطعاً این باند تحمل و آخرین باند مقاومت است. بنابراین ، آنها به سمت راست مقاومت تعلق دارند و دوباره مقاومت را از چپ به راست بخوانید.

همچنین ، مطمئن شوید که اسناد سازنده خود را بررسی کنید تا در مورد کدهای رنگی مقاومت استفاده شده اطمینان حاصل کنید. اگر هیچ یک از روش های بالا مفید نیست ، شما همیشه می توانید برای اندازه گیری مقاومت به یک مولتی متر اعتماد کنید. گاهی اوقات این ممکن است تنها راه برای تشخیص مقاومت باشد ، به ویژه هنگامی که نوارهای رنگی خراشیده یا سوخته باشند.

محاسبه کد رنگ مقاومت

3 رنگ مقاومت کد باند

برای کدهای رنگی مقاومت 3 باند ، دو باند اول همیشه دو رقم اول مقدار مقاومت را نشان می دهند در حالی که باند سوم نشان دهنده ضرب است.

AB × C ± 20

10 ×101± 20% =100 Ω ± 20%

باندها:

پاسخ: 1 باند - 1 رقم مهم

ب: باند دوم - رقم دوم مهم

C: 3 باند - ضرب

در مثالی که داریم ، نوارها قهوه ای ، سیاه و قهوه ای است. اولین باند ، نوار قهوه ای نزدیک به لبه است. ما نمودار کد رنگ مقاومت خود را جستجو می کنیم ، و متوجه می شویم که قهوه ای دارای اولین مقدار قابل توجه 1 و سیاه و سفید دارای دومین مقدار معنی دار 0 است. باند سوم قهوه ای است ، به این معنی که ضریب 1 است بنابراین محاسبه می شود:

از آنجا که مقاومت 3 باند هیچ باند تحمل چهارمی ندارد ، تلرانس پیش فرض 20٪ در نظر گرفته می شود.

مقاومت رنگی 4 باند

کد رنگ مقاومت 4 باند متداول ترین مقاومت است. مشابه مقاومت 3 باند ، دو باند اول همیشه 2 رقم اول مقدار مقاومت را می دهند. باند سوم نشان دهنده ضریب در حالی که باند چهارم نشان دهنده تحمل است.

AB × C ± D٪

12× 105±5% =1,200 kΩ ± 5%

باندها:

پاسخ: 1 باند - 1 رقم مهم

ب: باند دوم - رقم دوم مهم

C: 3 باند - ضرب

D: 4 باند - تحمل

برای کد رنگ مقاومت 4 باند ، می توانیم ابتدا باند تحمل را پیدا کنیم زیرا معمولاً طلایی یا نقره ای است. باند تحمل نیز به دلیل افزایش فاصله بین باند تحمل و باند ضرب به راحتی مشخص می شود. در این مثال ، طلایی است و بنابراین هنگامی که نمودار نمودار رنگ مقاومت را جستجو می کنیم ، 5 ± تحمل می دهد. با شروع از انتهای دیگر ، باند اول مشخص می شود که قهوه ای است که دارای یک رقم 1 قابل توجهی است. فرمول. مقاومت بدست آمده 12 × 105=1200 kΩ است. سرانجام ، نوار تحمل طلایی که مشخص کردیم 5 ± مقدار تحمل دارد.

گاهی اوقات برای کد رنگ مقاومت 4 باند ، می توان باند تحمل را خالی نگه داشت و در نتیجه یک مقاومت 3 باند ایجاد کرد. در این حالت ، مقدار مقاومت ثابت خواهد ماند ، با این تفاوت که تحمل ± 20 باشد ، مثل اینکه یک مقاومت 3 باند باشد.

مقاومت رنگی 5 باند

مقاومت های 5 باند مقاومت هایی با دقت بالاتر هستند و دارای یک باند اضافی برای رقم 3 قابل توجه هستند. بدین ترتیب ، سه باند اول ، رقم قابل توجه مقاومت را نشان می دهد و هر چیز دیگری به سمت راست تغییر مکان می دهد ، باند چهارم را چند برابر و باند پنجم را تحمل می کند.

ABC × D ± E٪

475×100± 1% =475 Ω ± 1%

باندها:

پاسخ: 1 باند - 1 رقم مهم

ب: باند دوم - رقم دوم مهم

C: 3 باند - 3 رقم قابل توجه

D: 4 باند - ضرب

E: 5 باند - تحمل

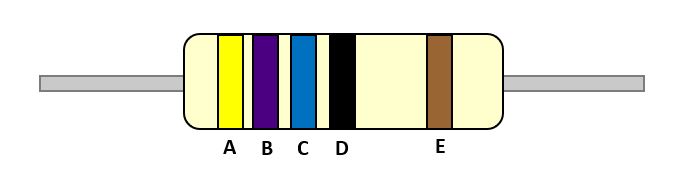

در این مثال ، باند تحمل قهوه ای است و با افزایش فضای بین خود و باند ضریب مشخص می شود. از نمودار کد رنگ مقاومت ، مقدار تحمل٪ 1٪ برای قهوه ای بدست می آوریم. از انتهای دیگر ، باند اول و باند دوم زرد و بنفش است که به ترتیب 1 و 2 رقم مهم 4 و 7 است. باند سوم اضافی آبی است و بنابراین رقم 3 مهمترین آن 5 است. باند چهارم سیاه است و مقدار ضریب 100 را می دهد. با استفاده از فرمول ، مقدار مقاومت 475 × 100=475 Ω را بدست می آوریم.

6 رنگ مقاومت در برابر کد

مقاومت 6 باند در واقع یک مقاومت 5 باند با یک حلقه اضافی است که ضریب دما یا گاهی اوقات ، میزان خرابی را نشان می دهد. رایج ترین رنگ برای باند ششم قهوه ای است (100 ppm / K) ، به این معنی که به ازای هر 10 تغییر دما ، مقدار مقاومت 0.1٪ تغییر می کند.

ABC × D ± E٪ ، F

274 × 100 ± 2، ، 250 ppm / K=274 Ω ± 2٪ ، 250 ppm / K

باندها:

پاسخ: 1 باند - 1 رقم مهم

ب: باند دوم - رقم دوم مهم

C: 3 باند - 3 رقم قابل توجه

D: 4 باند - ضرب

E: 5 باند - تحمل

F: 6 باند - ضریب دما

برای این مثال ، باندهای کد رنگ مقاومت را می توان با توجه به فضای بین باند ضرب و باند تحمل ، به 2 گروه تقسیم کرد. گروه بزرگتر را در سمت چپ و گروه کوچکتر را در سمت راست قرار دهید و مقاومت را از چپ به راست بخوانید. باز هم ، ما نمودار کد رنگ مقاومت را از نظر قرمز ، بنفش و زرد بررسی می کنیم و باند اول ، دوم و سوم به ترتیب رقم های قابل توجه 2،7 و 4 را نشان می دهد. باند چهارم سیاه است و مقدار چند برابر 100 را می دهد. از این رو ، ما یک مقدار مقاومت 274 × 100=274Ω دریافت خواهیم کرد. باند تحمل پنجم مقدار تحمل 2 ± را می دهد. باند ششم سیاه است و مقدار ضریب دما 250 ppm / K را می دهد.

استثنائات باند رنگی مقاومت

مقاومت های صفر اهم

مقاومت های صفر اهم مقاومت هایی هستند که به راحتی توسط باند سیاه و سفید آنها قابل تشخیص هستند. در واقع ، این یک اتصال سیم است که تنها عملکرد اتصال آثار در یک صفحه مدار چاپی است. اما چرا از سیم جهنده معمولی برای این منظور استفاده نمی شود؟

دلیل شکل گیری مقاومت در برابر آنها این است که اجزای سازنده در اکثر صفحه های مدار چاپی به جای اینکه به صورت دستی با دست قرار بگیرند ، با استفاده از دستگاه های درج اتوماتیک قرار می گیرند. تولیدکنندگان می توانند با ظاهری شبیه به مقاومت ، از همان ماشین خودکار برای قرار دادن قطعات روی صفحه مدار استفاده کنند. با این کار دیگر نیازی به ماشین جداگانه برای نصب سیم های بلوز نیست.

علاوه بر این ، مقاومت های صفر اهم را می توان به راحتی از سیم های جهنده از بین برد. این امکان را می دهد که در صورت لزوم هرگونه تغییر در طراحی به راحتی انجام شود. مقاومت صفر اهم را می توان به راحتی جدا کرد و با اجزای جدید جایگزین کرد.
