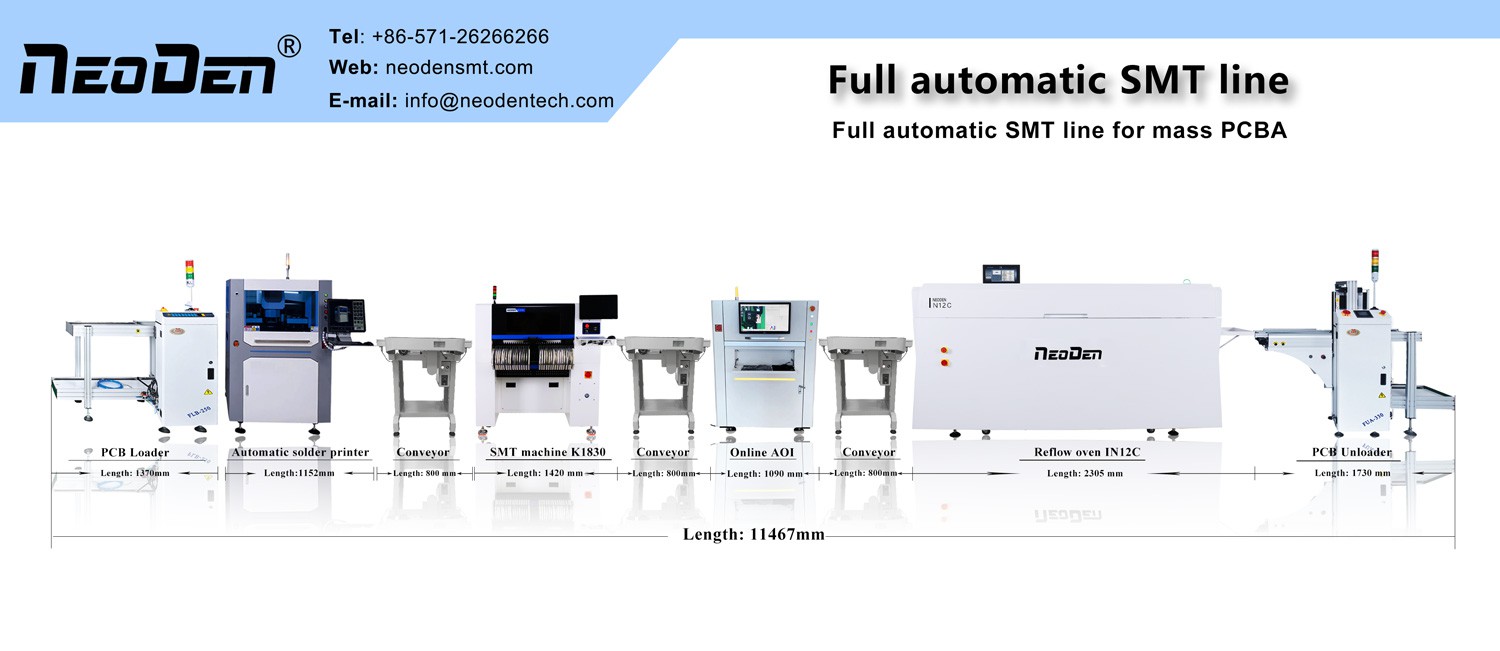

در مرحله اول، اطلاعات اصلی مورد نیاز برای برنامهریزی پردازش مکانیابی دستگاه قرار دادن را آماده کنید:
1. اطلاعات اولیه برد PCB، طول، عرض و ضخامت برد برد مدار چاپی.
2. علامت نقطه اطلاعات اولیه، هیئت مدیره PCB در نقطه نقطه علامت نوری پارامترهای مختصات.
3. اطلاعات آچار تخته مدار چاپی، آچار تخته مدار چاپی چقدر است.
4. اطلاعات موقعیت قرارگیری SMT، از جمله شماره بیت، مختصات، زاویه و غیره. مشتری لیست BOM مربوطه، نقشه های شماره بیت SMD، تابلوهای نمونه و غیره را ارائه می دهد.
مرحله دوم، مراحل برنامه نویسی پردازش رسمی دستگاه تراشه: برنامه نویسی رسمی دستگاه تراشه به دو مرحله تقسیم می شود، یکی کار آماده سازی آفلاین است.
دوم اشکال زدایی آنلاین است. هر کارخانه پردازش SMT با توجه به مدل های ماشین SMT مربوطه و مدل مدیریتی جزئیات خاص مختلف نیز متفاوت است.
کار آماده سازی آفلاین برای برنامه نویسی دستگاه تراشه به شرح زیر است:
1. ابتدا لیست BOM ارائه شده توسط مشتری را جمع آوری کنید، برنامه نویسی باید روی رایانه انجام شود، بنابراین بهتر است فایل الکترونیکی را ارائه دهید. معمولا با فرمت اکسل.
2. استخراج مختصات. با توجه به فایل های ارائه شده توسط مشتری، سه نوع فایل به شرح زیر وجود دارد:
(1) اگر مشتری یک سند اکسل یا txt با مختصات قبلاً صادر شده ارسال می کند، مستقیماً از نرم افزار برنامه نویسی برای ادغام مختصات با لیست BOM که سازماندهی کرده اید استفاده کنید.
(2) مشتری فایل PCB را ارسال کرد، سپس شما باید مختصات را خودتان صادر کنید، به طور کلی با protel99 یا PADS2007 می توانید فرمت اکسل را صادر کنید.
(3) مشتری فقط یک کپی از BOM ارائه می دهد، نمی تواند مختصات را ارائه دهد، سپس به یک اسکنر نیاز دارید، PCB اسکن می شود و نقاط را در قالب CAD ذخیره می کند و سپس مختصات و سنتز BOM را ذخیره می کند.
3. ترکیب BOM و مختصات پس از بررسی اینکه آیا وجود ندارد یا تغییر موقعیت داده شده است، نیاز است که بخش مهندسی برای تأیید با مشتری تماس بگیرد، پس از ذخیره در قالب مورد نیاز دستگاه، تأیید شود.
مراحل اشکال زدایی برنامه نویسی آنلاین دستگاه تراشه:
1. در تجهیزات دستگاه قرار دادن smt برنامه ریزی می شود:
2. مبدا را پیدا کنید و علامت علامت بزنید:
3. مختصات شماره بیت به تدریج اصلاح می شود.
4. برنامه را بهینه کنید و ذخیره کنید، جهت کامپوننت و داده ها را دوباره بررسی کنید.
5. دستگاه SMD را راه اندازی کنید و قسمت اول را تایید کنید.
